Chaînage vertical et horizontal (poteau, raidisseur)

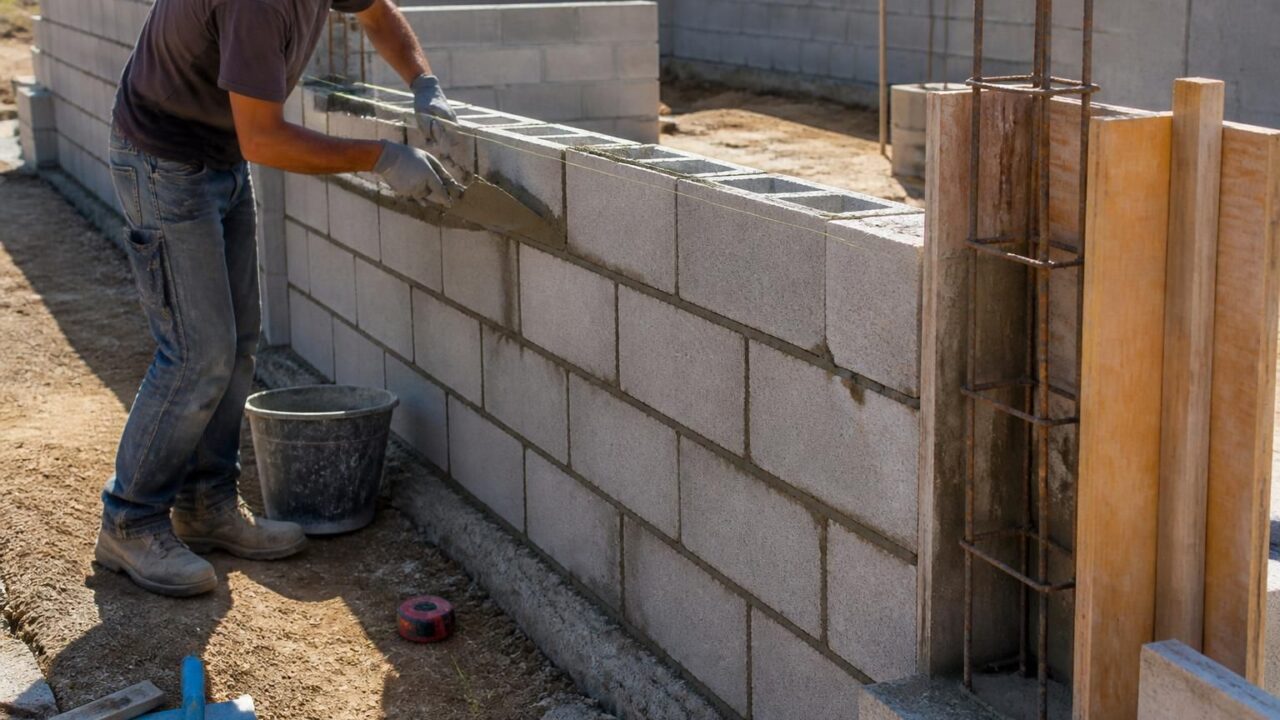

Dans un mur en parpaing, les blocs occupent toute la scène, tandis que les éléments décisifs restent souvent invisibles. Le chaînage vertical, le chaînage horizontal, le poteau et le raidisseur composent pourtant le squelette qui assure la cohésion de l’ensemble. Leur mission ne consiste pas seulement à limiter quelques fissures. Ils relient les fondations, les angles, les ouvertures, les planchers et le couronnement afin de former une ossature continue en béton armé.

Le positionnement de ces renforts dépend de la hauteur du mur, de sa longueur, de son exposition au vent et de son usage. Ainsi, un simple mur de clôture ne se traite pas comme une façade porteuse ou un ouvrage retenant des terres. Les valeurs de 3 à 4 mètres servent couramment de base pour organiser les raidisseurs d’une clôture. Toutefois, elles ne remplacent ni l’étude du projet ni les prescriptions applicables. Un angle, un about ou une ouverture impose également des dispositions particulières, même lorsque l’entraxe général semble respecté.

Chaînage vertical et horizontal : comprendre l’ossature qui stabilise le mur

Le rôle mécanique du chaînage horizontal en maçonnerie

Un mur en blocs résiste efficacement à la compression. En revanche, il supporte moins bien la flexion, les déplacements latéraux et les tassements différentiels. Le chaînage horizontal corrige cette faiblesse en créant une ceinture rigide, généralement réalisée dans des blocs en U remplis de béton et d’aciers.

Cette ceinture répartit les efforts sur une plus grande longueur. Par conséquent, une charge localisée ou un léger mouvement du support sollicite moins brutalement un point isolé. Le renfort horizontal limite aussi l’ouverture des fissures et maintient les différents pans de maçonnerie dans un même plan.

Son emplacement varie avec la construction. Dans un bâtiment, il apparaît couramment au niveau des planchers, sous certains appuis structurels et au couronnement des murs. Sur une clôture, il prend souvent place en tête. Cependant, une grande hauteur ou une géométrie particulière peut justifier un renforcement intermédiaire.

La continuité reste déterminante. Une interruption au droit d’un angle, d’une panne de charpente ou d’une ouverture affaiblit le cadre. Ainsi, les aciers doivent franchir ou contourner ces zones selon un détail adapté, avec des recouvrements et des ancrages suffisants.

Le chaînage vertical, le poteau et le raidisseur ne sont pas toujours synonymes

Le chaînage vertical désigne le renfort qui relie les niveaux horizontaux et la fondation. Il se situe notamment aux angles, aux intersections et aux extrémités. Dans un mur en parpaing, il prend souvent la forme d’une cage d’armature installée dans un conduit continu, puis remplie de béton.

Le terme raidisseur insiste davantage sur la fonction. Cet élément réduit la longueur libre du panneau et augmente sa résistance aux efforts transversaux. Un renfort vertical intermédiaire peut donc agir comme raidisseur sans constituer un poteau porteur autonome.

À l’inverse, un poteau en béton armé peut reprendre des charges verticales importantes. Il possède alors une section, une armature et des fondations calculées en conséquence. Le confondre avec un simple remplissage armé dans des blocs risque d’attribuer à la maçonnerie une capacité qu’elle ne possède pas.

Cette distinction devient essentielle lors d’une vente ou d’un diagnostic immobilier. Une colonne visible dans un mur ne prouve pas qu’elle porte une dalle ou une poutre. Seuls les plans, les détails d’exécution et l’observation des liaisons permettent d’identifier sa fonction réelle.

Pourquoi la continuité du béton armé prime sur la quantité

Multiplier les cages métalliques ne suffit pas si elles restent isolées. Le principe recherché ressemble à un cadre fermé : les attentes partent de la fondation, les barres montent dans les alvéoles et rejoignent le renfort de tête. Les angles doivent, eux aussi, conserver cette continuité.

Imaginons une clôture de huit mètres équipée de trois colonnes correctement réparties. Si les aciers verticaux s’arrêtent dix centimètres sous le couronnement, le mur ne forme pas un ensemble solidaire. Sous une rafale, chaque panneau peut alors travailler presque indépendamment.

À l’inverse, des liaisons bien conçues transmettent les efforts vers les fondations. Le vent appliqué sur la surface devient une sollicitation répartie dans toute l’ossature. Cette logique explique pourquoi un détail d’ancrage discret apporte parfois davantage de sécurité qu’une surépaisseur de béton mal reliée.

La qualité d’un ouvrage se lit donc dans ses raccordements. En matière de stabilité, un cadre continu et correctement ancré vaut mieux qu’une succession de renforts impressionnants mais déconnectés.

Distance entre poteaux raidisseurs : règles, calcul et implantation

Pourquoi l’entraxe de 3 à 4 mètres doit être contextualisé

Pour une clôture courante en blocs de 15 ou 20 centimètres, les entreprises retiennent souvent un entraxe maximal proche de 4 mètres. Lorsque le mur dépasse environ 1,80 mètre, un espacement proche de 3 mètres constitue une base plus prudente. Toutefois, ces valeurs ne forment pas une règle universelle applicable à tous les ouvrages.

Le NF DTU 20.1 encadre l’exécution des maçonneries de petits éléments. Néanmoins, le dimensionnement dépend aussi de la nature du mur, des charges, des règles parasismiques, du site et des documents techniques des blocs. Un professionnel doit donc vérifier le projet dans son ensemble plutôt que recopier une distance isolée.

L’exposition au vent change fortement la sollicitation. Une clôture située entre deux maisons ne subit pas les mêmes pressions qu’un ouvrage placé sur une parcelle ouverte ou en bord de mer. De même, un mur ajouré, un portail plein et un terrain en pente modifient la circulation de l’air.

La hauteur augmente également le bras de levier exercé sur le pied du mur. Quelques dizaines de centimètres supplémentaires peuvent donc produire un effort sensiblement supérieur. Voilà pourquoi un entraxe acceptable pour une clôture basse ne convient pas automatiquement à un panneau de 2,50 mètres.

Type d’ouvrage	Base d’implantation courante	Points à contrôler
Clôture jusqu’à environ 1,80 m	Environ 4 m au maximum	Vent, épaisseur des blocs, fondation et couronnement
Clôture de 1,80 à 2,50 m	Environ 3 m au maximum	Élancement, exposition et note de calcul éventuelle
Façade maçonnée	Aux angles, refends, baies et trumeaux	Charges des planchers, linteaux et règles parasismiques
Mur courbe ou géométrie atypique	Espacement réduit à définir	Rayon, poussées transversales et détails d’armature
Mur de soutènement	Uniquement sur calcul	Sol, drainage, eau, surcharge et poussée des terres

La méthode de calcul d’un mur droit

L’implantation commence par les positions obligatoires, et non par une division automatique de la longueur. Les angles, les extrémités, les intersections et les bords d’ouverture sont repérés en premier. Ensuite seulement, les portions libres sont divisées selon l’entraxe retenu.

1. Positionner les angles et les abouts. Une extrémité libre travaille fortement sous l’effet du vent et réclame un renfort relié à la fondation.
2. Encadrer les ouvertures. Un portail ou une porte crée une discontinuité qui concentre les efforts dans les jambages.
3. Mesurer chaque panneau restant. Chaque longueur libre doit respecter l’espacement défini pour le projet.
4. Régulariser les intervalles. Une répartition homogène améliore le comportement mécanique et l’aspect de la clôture.
5. Adapter l’implantation aux blocs. Des multiples de 50 centimètres réduisent les coupes lorsque le parpaing mesure 50 centimètres de long.

Prenons un mur droit de 10 mètres, sans ouverture et d’une hauteur modérée. Avec deux renforcements d’extrémité et deux éléments intermédiaires, trois panneaux d’environ 3,33 mètres apparaissent. Cette configuration reste plus équilibrée qu’un découpage composé de travées de deux, quatre et quatre mètres.

Le comptage peut varier selon le vocabulaire utilisé. Certains professionnels parlent de quatre raidisseurs au total, tandis que d’autres distinguent deux chaînages d’about et deux raidisseurs intermédiaires. Pour éviter les malentendus, le plan doit afficher chaque axe plutôt qu’un simple nombre.

Exemple d’un mur de 12 mètres avec portail central

Un propriétaire prévoit une clôture de 12 mètres et 2 mètres de hauteur, avec un portail central de 3 mètres. Deux renforts occupent les abouts. Deux autres encadrent le portail. Il reste alors deux panneaux de 4,50 mètres, trop longs pour un entraxe de référence de 3 mètres.

Chaque panneau reçoit donc un élément intermédiaire. L’ensemble comporte six axes verticaux : deux en extrémité, deux autour du portail et deux dans les travées. Toutefois, l’ajustement à la largeur des blocs et aux dimensions réelles des piliers peut déplacer légèrement ces positions.

Cette étape doit précéder la réalisation de la semelle. Sinon, les fers en attente risquent de tomber devant une cloison de bloc ou hors de l’alvéole prévue. Une erreur de seulement 20 ou 30 centimètres entraîne alors des coupes, des scellements correctifs et une perte de temps coûteuse.

Le plan coté transforme ainsi une règle abstraite en chantier réalisable. L’entraxe n’est pas un chiffre posé sur le mur après coup : il organise la fondation, les modules de blocs, le portail et tout le renforcement.

Ferraillage et bétonnage d’un poteau raidisseur durable

Préparer les attentes dès la fondation

Le bon emplacement d’un poteau raidisseur se décide avant le coulage de la semelle. Des aciers verticaux sont laissés en attente aux axes prévus. Ils assurent la liaison entre le renfort du mur et la fondation, laquelle transmet ensuite les efforts au sol.

Une barre simplement posée dans une alvéole n’offre pas le même comportement. Sans ancrage, elle peut glisser ou pivoter lorsque le panneau fléchit. La longueur d’ancrage dépend du diamètre, de l’acier, du béton et des conditions de mise en œuvre.

La formule « 50 diamètres » sert parfois de repère pour certains recouvrements. Cependant, elle ne doit pas remplacer les longueurs prescrites par les plans ou les règles de calcul. Pour une barre HA12, cinquante diamètres représentent 60 centimètres, ce qui montre l’espace nécessaire pour une liaison sérieuse.

En rénovation, des aciers peuvent être scellés dans un béton existant. Cette solution exige un support sain, une profondeur contrôlée et une résine adaptée. Percer au hasard dans une semelle ancienne ne garantit ni l’ancrage ni l’absence de dommages aux armatures présentes.

Choisir la cage d’armature adaptée

Une disposition courante comprend quatre barres HA10 ou HA12, maintenues par des cadres. Pour les petits ouvrages, les cadres peuvent utiliser un diamètre inférieur. Leur espacement se situe souvent entre 15 et 25 centimètres selon le plan et les exigences du projet.

Ces indications décrivent une pratique fréquente, pas un dimensionnement automatique. Un poteau supportant un linteau lourd, un plancher ou une poutre réclame un calcul spécifique. De même, les prescriptions parasismiques peuvent imposer d’autres sections, cadres, crochets et zones de confinement.

La cage doit rester centrée afin que le béton entoure correctement les aciers. Si une barre touche le parpaing, l’enrobage devient insuffisant. L’humidité atteint alors plus facilement le métal, dont la corrosion provoque gonflement, éclatement et fissuration.

Des cales appropriées maintiennent donc l’armature pendant le remplissage. Les ligatures servent à conserver la géométrie, mais elles ne remplacent pas les recouvrements ni les ancrages. Chaque détail contribue à la durée de vie de la structure.

Créer un conduit vertical continu dans les blocs

Les blocs d’angle ou blocs destinés au chaînage possèdent des alvéoles adaptées. Pourtant, leur simple empilement ne garantit pas un passage continu. Un décalage, une bavure de mortier ou une cloison interne peut bloquer le béton à mi-hauteur.

Avant le coulage, un contrôle visuel s’impose depuis le sommet. Les obstacles doivent être retirés proprement, sans fragiliser la paroi extérieure. Par ailleurs, le mortier tombé au fond doit être éliminé, car il peut empêcher la liaison avec la base.

Les blocs très secs absorbent rapidement l’eau du mélange. Une humidification légère réduit ce phénomène, sans laisser d’eau stagnante. Le béton conserve ainsi une consistance plus homogène pendant sa mise en place.

Cette préparation paraît modeste face au ferraillage. Pourtant, elle évite les nids de cailloux et les colonnes partiellement remplies. Un raidisseur n’est performant que si le noyau de béton armé reste continu de bas en haut.

Couler et compacter sans créer de vides

Un béton de classe adaptée, souvent rapproché d’un C25/30 pour ce type d’usage, offre une base cohérente. Sur chantier, l’ancienne expression « dosé à 350 kg/m³ » reste courante. Toutefois, la classe de résistance, la consistance et la granulométrie donnent des informations plus complètes que le seul dosage en ciment.

Le granulat doit circuler dans l’espace disponible autour de la cage. Un mélange trop grossier se bloque dans les alvéoles, tandis qu’un béton excessivement liquide risque de se séparer. Ajouter de l’eau sur place dégrade également la résistance et augmente le retrait.

Le remplissage s’effectue progressivement. Des passes d’environ 50 centimètres facilitent le compactage et limitent la ségrégation. Une petite aiguille vibrante peut chasser l’air, à condition de ne pas déplacer l’armature ni détériorer les blocs.

À défaut d’espace suffisant, un piquage soigneux reste préférable à l’absence totale de compactage. Cependant, il atteint difficilement les grandes hauteurs. Couler avant les dernières rangées laisse justement l’accès nécessaire au contrôle et au vibrage.

Enfin, le béton doit être protégé pendant sa prise. Une chaleur intense, le gel ou un dessèchement rapide favorisent la fissuration. La solidité finale repose donc autant sur la cure que sur la recette du matériau.

Liaison entre chaînage horizontal, vertical, ouvertures et angles

Traiter les angles comme des nœuds structurels

Un angle relie deux murs orientés différemment. Sous le vent ou lors d’un mouvement du sol, les deux pans ne se déforment pas dans le même sens. Sans couture verticale, leur jonction peut s’ouvrir comme les pages d’un livre.

Le chaînage vertical d’angle solidarise ces panneaux. Ses aciers se raccordent à la fondation et au renfort supérieur. De plus, les armatures horizontales doivent tourner dans l’angle ou disposer d’équerres et de recouvrements prévus par le détail d’exécution.

Poser deux barres droites qui se croisent visuellement ne suffit pas toujours. La transmission des efforts exige un ancrage réel. Un angle bien construit ressemble donc à un nœud continu, plutôt qu’à la rencontre fortuite de deux cages.

Cette règle s’applique aux angles rentrants comme sortants. Même lorsque le prochain raidisseur se situe à moins d’un mètre, le renfort d’angle conserve son utilité. La géométrie prime alors sur l’entraxe général.

Encadrer un portail, une porte ou une baie

Une ouverture interrompt le panneau maçonné et le chaînage ordinaire. Les efforts contournent alors le vide par les jambages et le linteau. Cette déviation explique l’apparition fréquente de fissures diagonales dans les angles supérieurs d’une baie.

Un renfort vertical de chaque côté crée un cadre plus rigide. Au-dessus, le linteau doit posséder des appuis suffisants et se raccorder à la maçonnerie. Pour un portail lourd, les efforts liés aux gonds et aux claquements s’ajoutent aux sollicitations du vent.

Les piliers de portail méritent donc une attention particulière. Un vantail plein agit comme une voile et transmet un couple important au support. Par conséquent, l’armature, la section du pilier et la fondation doivent correspondre au poids et à la largeur de l’équipement.

Un raidisseur ordinaire ne constitue pas forcément un pilier apte à recevoir un portail motorisé. Le bureau d’études ou le fabricant peut demander une section supérieure, des platines ou des réservations précises. Anticiper ces contraintes évite de percer ultérieurement les aciers principaux.

Relier les niveaux horizontaux sans rupture

Dans une maison, le chaînage horizontal se rencontre notamment au niveau des planchers et en tête de façade. Les renforts verticaux doivent s’y ancrer pour créer une ossature tridimensionnelle. Cette continuité contribue à répartir les charges et à contenir les déplacements.

Autour d’un plancher, la ceinture relie les façades aux refends. Elle limite également l’écartement des murs sous certaines poussées. En zone sismique, ces connexions prennent une importance accrue, car la construction doit se déplacer comme un ensemble cohérent.

Une charpente ne doit pas conduire à couper arbitrairement le renfort supérieur. Les réservations, les pannes et les ancrages se coordonnent avant le coulage. Dans le cas contraire, une intervention tardive peut sectionner les aciers précisément là où ils sont indispensables.

Pour une extension, la jonction avec l’existant demande aussi une stratégie claire. Un harpage, des armatures scellées ou un joint de séparation peuvent être retenus selon le comportement attendu. Un simple contact entre deux murs ne crée aucune liaison fiable.

Comprendre les pathologies visibles lors d’une visite

Une fissure verticale proche d’un angle peut signaler une mauvaise liaison, mais son origine doit être confirmée. Un tassement de fondation, un retrait thermique ou une incompatibilité entre matériaux produit parfois un aspect similaire. La largeur, l’évolution et la trajectoire apportent des indices utiles.

Les fissures en escalier suivent généralement les joints de mortier. Elles peuvent traduire un mouvement du support ou une flexion du panneau. À l’inverse, une ouverture horizontale sous le couronnement peut révéler une discontinuité ou un comportement différentiel entre le béton et les blocs.

Lors d’une acquisition immobilière, l’enduit masque souvent la position des renforts. Des photographies de chantier, des factures détaillées et les plans de ferraillage deviennent alors précieux. Un scanner d’armatures ou des investigations localisées peuvent compléter l’examen si l’enjeu le justifie.

Réparer la surface sans traiter la cause offre rarement un résultat durable. Un enduit neuf peut dissimuler la fissure pendant quelques mois, puis celle-ci réapparaît. Le diagnostic doit donc précéder toute reprise esthétique.

Cas particuliers, erreurs de chantier et budget des raidisseurs

Le mur de soutènement ne se traite pas comme une clôture

Dès qu’un ouvrage retient de la terre, son fonctionnement change. La poussée augmente avec la hauteur et dépend du sol, de l’eau, de la pente ainsi que des surcharges situées en amont. Une voiture stationnée près du bord peut, par exemple, accroître fortement les efforts.

Le drainage devient également central. L’eau accumulée derrière le mur crée une pression hydrostatique capable de dépasser la poussée du terrain sec. Des drains, barbacanes, couches filtrantes et protections doivent donc être conçus comme un système cohérent.

Appliquer mécaniquement un raidisseur tous les trois mètres ne répond pas à ces contraintes. La semelle, le voile, les armatures et la gestion de l’eau exigent une note de calcul. Selon la complexité, une étude structure simple peut représenter quelques centaines d’euros, auxquels peut s’ajouter une étude géotechnique.

Cette dépense reste faible face au coût d’une démolition. Un mur qui bascule menace les personnes, les bâtiments voisins et les réseaux. Pour cette raison, le renforcement d’un soutènement ne doit jamais reposer sur une recette prévue pour une clôture.

Vent, sismicité et géométries inhabituelles

Les zones exposées au vent imposent une vigilance supérieure. La hauteur, la rugosité du terrain et les effets de bord influencent la pression. Un panneau plein au sommet d’une parcelle ouverte reçoit ainsi des sollicitations bien différentes d’un muret abrité.

En zone sismique, la régularité et les liaisons deviennent déterminantes. Les exigences dépendent de la localisation, de la catégorie du bâtiment et du système constructif. Les prescriptions de l’Eurocode 8 et les règles applicables au projet complètent alors les dispositions usuelles de maçonnerie.

Un mur courbe constitue un autre cas particulier. Sa forme peut améliorer certains comportements, mais elle complique l’appareillage et la continuité des aciers. Il serait donc imprudent de retenir automatiquement deux mètres entre renforts sans vérifier le rayon, la hauteur et les conditions d’appui.

La même prudence concerne les terrains en pente et les murs portant une charpente légère. Le mot « léger » ne signifie pas sans effort : le soulèvement dû au vent et les points d’ancrage peuvent concentrer des charges importantes.

Les erreurs les plus coûteuses

• Oublier les attentes dans la fondation : la liaison doit ensuite être recréée par scellement, avec un contrôle plus délicat.
• Dépasser l’entraxe retenu : la longueur libre augmente et le panneau devient plus sensible à la flexion.
• Supprimer le renfort d’angle : la jonction entre les pans perd sa couture principale.
• Mal aligner les alvéoles : le béton ne descend plus correctement et laisse des zones creuses.
• Ajouter de l’eau au béton : la résistance diminue tandis que le retrait et la porosité augmentent.
• Couper les aciers au couronnement : le cadre vertical et horizontal perd sa continuité.
• Confondre raidisseur et poteau porteur : une charge peut être appliquée sur un élément qui n’a pas été calculé pour la reprendre.

Une anecdote de chantier illustre bien l’effet domino. Sur une clôture de neuf mètres, les attentes avaient été placées avant le choix définitif du portail. Après modification de la baie, un axe tombait au milieu du passage et les deux futurs piliers ne disposaient plus d’ancrages adaptés.

La correction a nécessité des percements, une résine de scellement et un nouveau contrôle des distances. Quelques minutes consacrées au plan coté auraient évité une journée de reprise. La précision initiale reste souvent l’économie la plus rentable.

Quel budget prévoir en 2026 ?

Le coût dépend de la hauteur, de la section, de l’accès et du volume total de béton. Pour une clôture standard, un raidisseur réalisé par un maçon peut se situer autour de 80 à 150 euros l’unité, fournitures et main-d’œuvre comprises. Cette fourchette reste indicative et varie selon la région.

Les barres HA12 de six mètres peuvent représenter quelques euros par unité en négoce, tandis que le béton prêt à l’emploi se facture au volume. Cependant, une petite livraison subit souvent un forfait de transport ou de pompage. Le prix au mètre cube ne suffit donc pas à estimer un petit chantier.

Les blocs spéciaux, les cadres, le fil à ligaturer, les cales et les reprises d’enduit s’ajoutent au total. Par ailleurs, un portail lourd ou un accès difficile augmente le temps de travail. Un devis sérieux distingue ces postes plutôt que d’annoncer un prix global sans détail.

Économiser un élément nécessaire reste rarement avantageux. Une fissure traversante oblige à diagnostiquer, sécuriser, reprendre la maçonnerie et refaire les finitions. À la revente, elle peut également inquiéter l’acquéreur et retarder la transaction.

Contrôles utiles avant réception du mur

Avant de valider les travaux, plusieurs vérifications simples apportent de la visibilité. Les axes des renforts doivent correspondre au plan. Les photographies prises avant coulage permettent aussi de confirmer la présence des cages et leurs liaisons.

L’alignement, l’aplomb et l’état du couronnement méritent ensuite un contrôle. Une protection supérieure évite que l’eau pénètre durablement dans les blocs. En pied, la gestion des remontées capillaires et des projections préserve l’enduit.

Les documents doivent enfin mentionner les matériaux employés et les éventuelles études. Pour une construction assurée, les attestations de l’entreprise et le procès-verbal de réception complètent le dossier. Ces pièces deviennent particulièrement utiles lors d’une vente ultérieure.

Un mur réussi ne se juge donc pas uniquement à son aspect neuf. Sa vraie valeur réside dans les éléments cachés, dans la continuité de l’armature et dans l’adéquation entre la conception et les contraintes du terrain.

Questions courantes sur le chaînage vertical et horizontal

Quelle distance faut-il laisser entre deux poteaux raidisseurs ?

Pour une clôture courante, une base de 3 à 4 mètres est souvent retenue selon la hauteur et l’exposition. Cette distance doit néanmoins être vérifiée avec les caractéristiques du mur, le vent, la zone sismique, les fondations et les prescriptions techniques applicables.

Un raidisseur est-il obligatoire dans chaque angle ?

Un renfort vertical est généralement prévu à chaque angle, car cette zone relie deux panneaux soumis à des efforts différents. Il doit être ancré dans la fondation et raccordé au chaînage horizontal afin de former un nœud continu.

Quel ferraillage utiliser dans un mur en parpaing ?

Une cage composée de quatre barres HA10 ou HA12 avec des cadres espacés de 15 à 25 centimètres constitue une disposition courante. Le plan structurel peut toutefois imposer d’autres diamètres, espacements, ancrages ou sections selon les charges.

Le chaînage horizontal en tête de mur suffit-il ?

Non. Il doit travailler avec les renforts verticaux et les fondations. Sans liaison, la ceinture supérieure ne transmet pas correctement les efforts vers le sol et chaque panneau conserve une trop grande liberté de déplacement.

Peut-on construire un mur de soutènement avec les mêmes règles qu’une clôture ?

Non. La poussée des terres, l’eau, les surcharges et la nature du sol imposent un dimensionnement spécifique. Une étude de structure, souvent complétée par des données géotechniques, doit définir la fondation, le drainage et les armatures.
